HYDRAULIKY

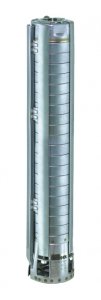

Hydrauliky k ponorným čerpadlům 4SDX a 6SDX jsou vyrobeny v materiálovém provedení AISI 304 a určeny pro čerpání neagresivní vody, zavlažování, komerční a průmyslové aplikace.

Nerezové hydrauliky 4SDX a 6SDX jsou určeny pro hluboké vrty od průměru:

  • 4SDX 100 mm
  • 6SDX 150 mm
Oběžná kola:
  • radiální oběžná kola (4SDX 1-8)
  • oběžná kola se smíšeným tokem (4SDX 12, 6SDX)

Maximální teplota čerpané kapaliny je omezena použitým motorem.
Maximální množství pevných částic: 50 g/m3.
Rychlost otáček 2900 ot./min. (frekvence motoru 50 Hz).

Určeny pro připojení k motoru podle norem NEMA.

Komponenty řady SX8 a SX10 jsou vyrobeny v materiálovém provedení AISI 304 nebo AISI 316.

Maximální teplota čerpané kapaliny je omezena použitým motorem. Maximální množství pevných částic: 300 g/m3 . Rychlost otáček 2900 ot./min. (frekvence motoru 50 Hz).

Hydrauliky SX8 a SX10 jsou osazeny oběžnými koly se smíšeným tokem.

Dle požadavku elektrického zapojení ovládacích panelů jsou motory dodávany v provedení:

  • DOL - Direct-On-Line (4-vodičové provedení)
  • Y/Δ - pro rozběh pomocí přepínače Y/Δ (7-vodičové provedení)
Určeny pro připojení k motoru podle norem NEMA.

Článkové hydrauliky typu čerpadla 6”, 8” a 10”, které jsou konstruovány pro instalaci v podmínkách s vysokým obsahem pevných částic jako je například písek apod. Jsou určeny pro hluboké vrty od průměru:

  • S6/B-S6 150 mm
  • S8/B-S8 200 mm
  • S10/S-B10 250 mm

Určeny pro připojení k motoru podle norem NEMA.
Výtlačný díl s vestavěným zpětným ventilem.
Výtlačné hrdlo - se závitem pro 6“, s přírubou pro 8” a 10“

Jmenovitý výkon motoru do 165 kW. Rychlost otáček 2900 ot./min. (frekvence motoru 50 Hz). Maximální teplota čerpané kapaliny je omezena použitým motorem.

Maximální množství pevných částic:

  • S6/B-S6 300 g/m3
  • S8/B-S8 150 g/m3
  • S10/S-B10 150 g/m3

Článkové hydrauliky jsou osazeny oběžnými koly se smíšeným tokem.

Dle požadavku elektrického zapojení ovládacích panelů jsou motory dodávany v provedení:

  • DOL - Direct-On-Line (4-vodičové provedení)
  • Y/Δ - pro rozběh pomocí přepínače Y/Δ (7-vodičové provedení)
Komponenty Materiál
S B-S
Sací a výtlačný díl, rozváděcí, oběžná kola, klapka litina GJL 200 EN 1561 bronz B 10
Hřídel nerezová ocel AISI F5l
Průchodka Davlon 900 bronz B 14
Kroužek oběžného kola pryž bronz B14
Spojovací díl k motoru nerezová ocel
Pouzdro hřídele mosaz s povrchovou úpravou chromátu (pouze pro 10“)
